FLAMEA pro mini

Pendelgångjärn, glas‑vägg 90°

Logga in för att se priserna.

Ytbehandling: blankkrom

Produktnummer: 8330ZN5

Obs! Beställnings- och leveransbekräftelser skickas separat via e-post

Pendelgångjärn, glas‑vägg 90°

Flamea pro mini är ett modernt pendeldörrgångjärn som kombinerar innovativ teknik med genomtänkt design för exklusiva duschlösningar. Gångjärnet möjliggör öppning 97° åt båda håll och har en optimerad konstruktion med minimala spaltmått, vilket ger ett elegant utseende och gör installation även utan tätningsprofiler möjlig. De sista centimetrarna innan stängning sker med självstängande funktion för ökad komfort. Den innovativa täcklockstekniken förenklar monteringen medan dold nollpunktsjustering möjliggör exakt inställning.

Egenskaper

Pendeldörrsgångjärn för glas–vägg och glas–glas
Öppningsvinkel 97° åt båda håll
Självstängande funktion på de sista centimetrarna
Minimerade spaltmått
Optimerad för montering även utan tätningsprofiler
Tätningsprofil på beslagssidan avbruten i gångjärnsområdet
Enkel montering tack vare innovativ täcklocksteknik
Dold nollpunktsjustering
Passande hörnförbindare finns att tillgå
Max dörrbladsbredd: 900 mm
Max dörrvikt med 2 gångjärn: 38 kg
Lämplig för bostäder, hotell och offentliga miljöer
Testad enligt DIN EN 14428:2015/A1:2018 5.5 och TR24

Beslagshöjd:	56 mm
Bärförmåga:	38 kg
Glastjocklek:	6 mm, 8 mm, 10 mm
Maximal dörrbredd:	900 mm
Monteringstyp:	glas-vägg 90°
Serie:	FLAMEA pro mini
Öppningsvinkel:	97°

Nedladdningar

Allmänt

pdf

Assembly instructions 8330

with glass processing

jpg

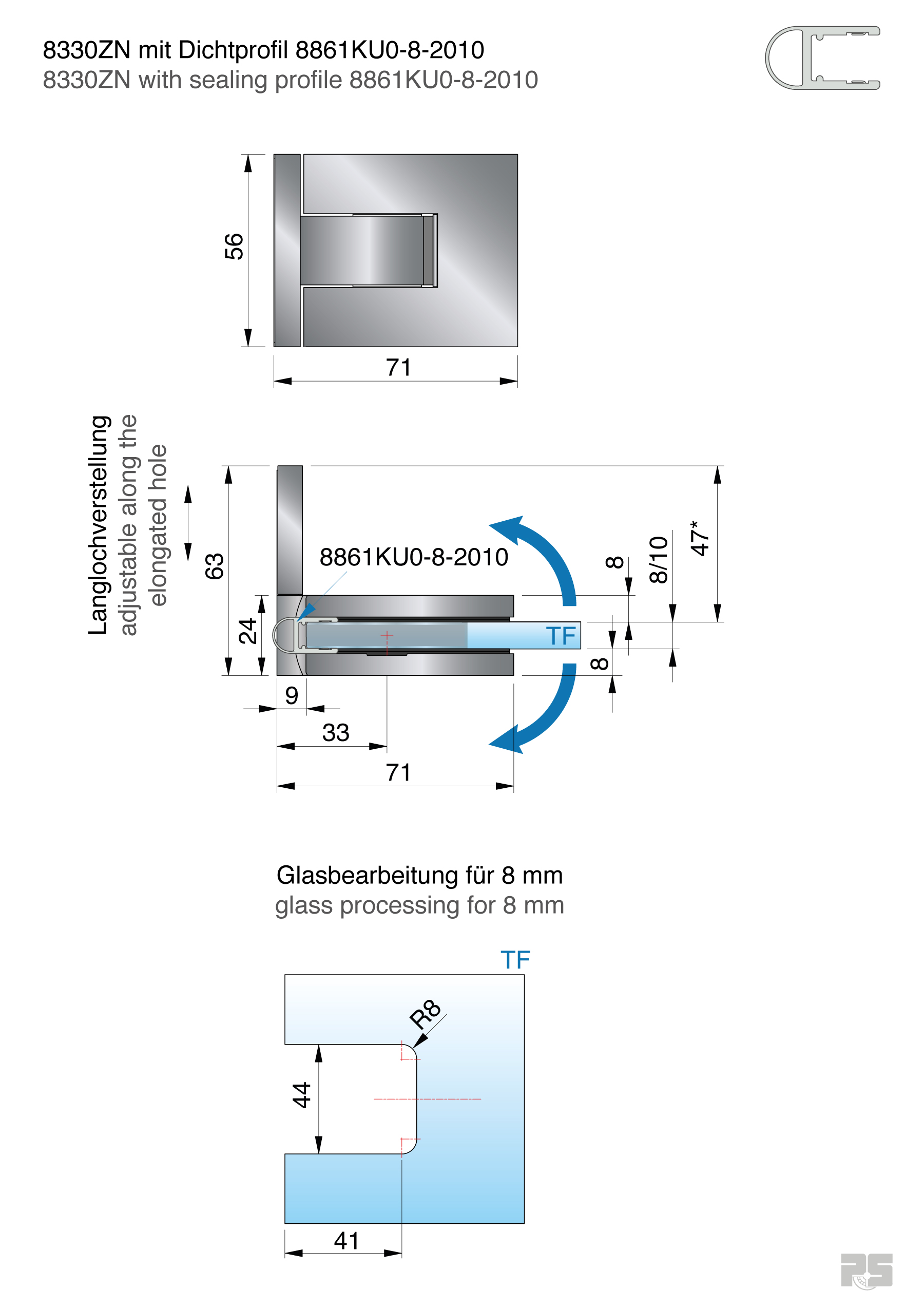

Technical drawing

with sealing profile 8861

jpg

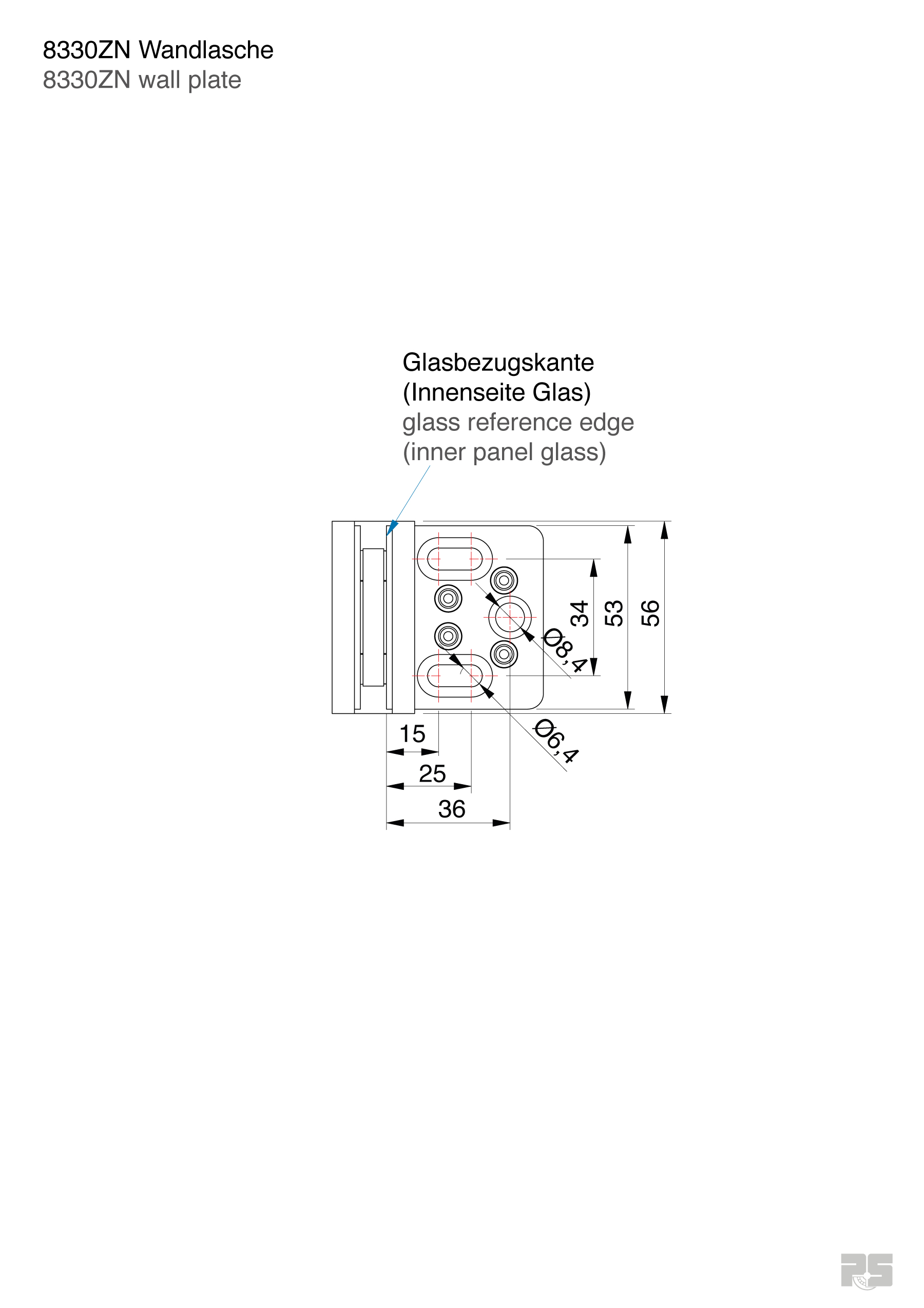

Technical drawing

Mounting plate 8330

CAD-filer

dwg

8330ZN_C

dxf

8330ZN_C.idw

stp

8330ZN_C.ipt

Passande produkter

Vinkelfästen

Fasta beslag glas‑vägg 90°

Ytbehandling: blankkrom

Produktnummer: 8170ZN5

Logga in för att se priserna.

Fasta vinkelbeslag glas‑vägg 90°

Ytbehandling: blankkrom

Produktnummer: 8171ZN5

Logga in för att se priserna.

Fasta beslag glas‑glas 90°

Ytbehandling: blankkrom

Produktnummer: 8172ZN5

Logga in för att se priserna.

Fasta vinkelbeslag glas‑vägg 135°

Ytbehandling: blankkrom

Produktnummer: 8173ZN5

Logga in för att se priserna.

Fasta vinkelbeslag glas‑vägg 180°

Ytbehandling: blankkrom

Produktnummer: 8174ZN5

Logga in för att se priserna.

Fasta vinkelbeslag glas‑glas 135°

Ytbehandling: blankkrom

Produktnummer: 8175ZN5

Logga in för att se priserna.

Fast beslag glas–vägg

Ytbehandling: blankkrom

Produktnummer: 8178ZN5

Logga in för att se priserna.

Fasta vinkelbeslag glas–vägg 90°

Ytbehandling: blankkrom

Produktnummer: 8187ZN5

Logga in för att se priserna.

Fasta vinkelbeslag glas-glas 90°

Ytbehandling: blankkrom

Produktnummer: 8188ZN5

Logga in för att se priserna.

Handtag

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8236ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8237ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8252ZN5

Logga in för att se priserna.

Dörrhandtag, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8270MS7

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Logotryck: Med logotryck Ytbehandling: blankkrom

Produktnummer: 8273ZN5

Logga in för att se priserna.

Dörrhandtag, enkelsidigt

Ytbehandling: blankkrom

Produktnummer: 8276ZN5

Logga in för att se priserna.

Dörrhandtag, dubbelsidigt

Logotryck: Med logotryck Ytbehandling: blankkrom

Produktnummer: 8277ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Logotryck: Med logotryck Ytbehandling: blankkrom

Produktnummer: 8278ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8288ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8294ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8298ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8378ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8691ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8694ZN5

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Ytbehandling: blankkrom

Produktnummer: 8697ZN5

Logga in för att se priserna.

Dörrknopp, enkelsidigt

Ytbehandling: blankkrom

Produktnummer: 8275ZN5

Logga in för att se priserna.

Dörrknopp, enkelsidigt

Ytbehandling: blankkrom

Produktnummer: 8293ZN5

Logga in för att se priserna.

Dörrhandtag, enkelsidigt

Ytbehandling: blankkrom

Produktnummer: 8299ZN5

Logga in för att se priserna.

Dörrknopp, enkelsidigt

Ytbehandling: blankkrom

Produktnummer: 8692ZN5

Logga in för att se priserna.

Dörrhandtag, dubbelsidigt, 46×28×30 mm, med anslagsgummi, blankkrom, utan logga

Logotryck: Utan logotryck Ytbehandling: blankkrom

Produktnummer: 8273ZN5-A

Logga in för att se priserna.

Dörrhandtag, dubbelsidigt

Logotryck: Utan logotryck Ytbehandling: blankkrom

Produktnummer: 8277ZN5-A

Logga in för att se priserna.

Dörrknopp, dubbelsidigt

Logotryck: Utan logotryck Ytbehandling: blankkrom

Produktnummer: 8278ZN5-A

Logga in för att se priserna.

Stabilisering

Stabiliseringsstag glas–vägg

Form: Fyrkantig Storlek: 1000 mm Ytbehandling: blankkrom

Produktnummer: 8793ZN5-1000

Logga in för att se priserna.

Stabiliseringsstag glas–vägg

Form: Fyrkantig Storlek: 1000 mm Ytbehandling: blankkrom

Produktnummer: 8794ZN5-1000

Logga in för att se priserna.

Stabiliseringsstag glas–glas

Form: Fyrkantig Ytbehandling: blankkrom

Produktnummer: 8795ZN5-1000

Logga in för att se priserna.

Stabiliseringsstag glas–vägg

Form: Fyrkantig Ytbehandling: blankkrom

Produktnummer: 8796ZN5-460

Logga in för att se priserna.

Stabiliseringsstag glas-T-fäste

Form: Fyrkantig Ytbehandling: blankkrom

Produktnummer: 8797ZN5-460

Logga in för att se priserna.

Stabiliseringsstag glas–vägg

Form: Fyrkantig Ytbehandling: blankkrom

Produktnummer: 8798ZN5-1500

Logga in för att se priserna.

Stabiliseringsstag

Form: Rund Storlek: 1000 mm Ytbehandling: blankkrom

Produktnummer: 8743ZN5-1000

Logga in för att se priserna.

Stabiliseringsstag glas–glas

Form: Rund Ytbehandling: blankkrom

Produktnummer: 8745ZN5-1000

Logga in för att se priserna.

Stabiliseringsstag glas–vägg

Form: Rund Ytbehandling: blankkrom

Produktnummer: 8746ZN5-460

Logga in för att se priserna.

Stabiliseringsstag glas–vägg

Form: Rund Ytbehandling: blankkrom

Produktnummer: 8748ZN5-1500

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Fyrkantig Storlek: 300-460mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-380

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 430–590 mm, blankkrom

Form: Fyrkantig Storlek: 430-590mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-510

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 560–720 mm, blankkrom

Form: Fyrkantig Storlek: 560-720mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-640

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 690–850 mm, blankkrom

Form: Fyrkantig Storlek: 690-850mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-770

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 820–980 mm, blankkrom

Form: Fyrkantig Storlek: 820-980mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-900

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Fyrkantig Storlek: 950-1110mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1030

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Fyrkantig Storlek: 1080-1240mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1160

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 1180–1340 mm, blankkrom

Form: Fyrkantig Storlek: 1180-1340mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1260

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 1310–1470 mm, blankkrom

Form: Fyrkantig Storlek: 1310-1470mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1390

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 1440–1600 mm, blankkrom

Form: Fyrkantig Storlek: 1440-1600mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1520

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 1570–1730 mm, blankkrom

Form: Fyrkantig Storlek: 1570-1730mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1650

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Fyrkantig Storlek: 1700-1860mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1780

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Fyrkantig Storlek: 1830-1990mm Ytbehandling: blankkrom

Produktnummer: 8474MS7-1910

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 365-425mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-395

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 510-670mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-590

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 650-810mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-730

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 780–940 mm, blankkrom

Form: Rund Storlek: 780-940mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-860

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 910-1070mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-990

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 970-1130mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1050

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 1110-1270mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1190

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 1250-1410mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1330

Logga in för att se priserna.

stabiliseringsstag glas–vägg, justerbar längd 1380–1540 mm, blankkrom

Form: Rund Storlek: 1380-1540mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1460

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 1510-1670mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1590

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 1640-1800mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1720

Logga in för att se priserna.

Stabiliseringsstag glas–vägg, justerbar

Form: Rund Storlek: 1770-1930mm Ytbehandling: blankkrom

Produktnummer: 8432MS7-1850

Logga in för att se priserna.

Stabiliserings‑vinkelbeslag glas–vägg 90°

Form: Fyrkantig Sida: vänster Storlek: 180 mm Ytbehandling: blankkrom

Produktnummer: 8439ZN5L-180

Logga in för att se priserna.

Stabiliserings‑vinkelbeslag glas–vägg 90°

Form: Fyrkantig Sida: höger Storlek: 180 mm Ytbehandling: blankkrom

Produktnummer: 8439ZN5R-180

Logga in för att se priserna.

Stabiliserings‑vinkelbeslag glas–vägg 90°

Form: Fyrkantig Sida: vänster Storlek: 280 mm Ytbehandling: blankkrom

Produktnummer: 8439ZN5L-280

Logga in för att se priserna.

Stabiliserings‑vinkelbeslag glas–vägg 90°

Form: Fyrkantig Sida: höger Storlek: 280 mm Ytbehandling: blankkrom

Produktnummer: 8439ZN5R-280

Logga in för att se priserna.

Stabiliserings‑vinkelbeslag glas–glas 90°

Form: Fyrkantig Storlek: 150 mm Ytbehandling: blankkrom

Produktnummer: 8438ZN5-150

Logga in för att se priserna.

Stabiliserings‑vinkelbeslag glas–glas 90°

Form: Fyrkantig Storlek: 250 mm Ytbehandling: blankkrom

Produktnummer: 8438ZN5-250

Logga in för att se priserna.

Monteringshjälp

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 2 mm Ytbehandling: blankkrom

Produktnummer: 8330-30MS7-2

Logga in för att se priserna.

Compensation shim for 8134ZN

Tjocklek på utjämningsplatta: 2 mm Ytbehandling: blankkrom

Produktnummer: 8313-30MS7-2

Logga in för att se priserna.

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 2 mm Ytbehandling: blankkrom

Produktnummer: 8314-30MS7-2

Logga in för att se priserna.

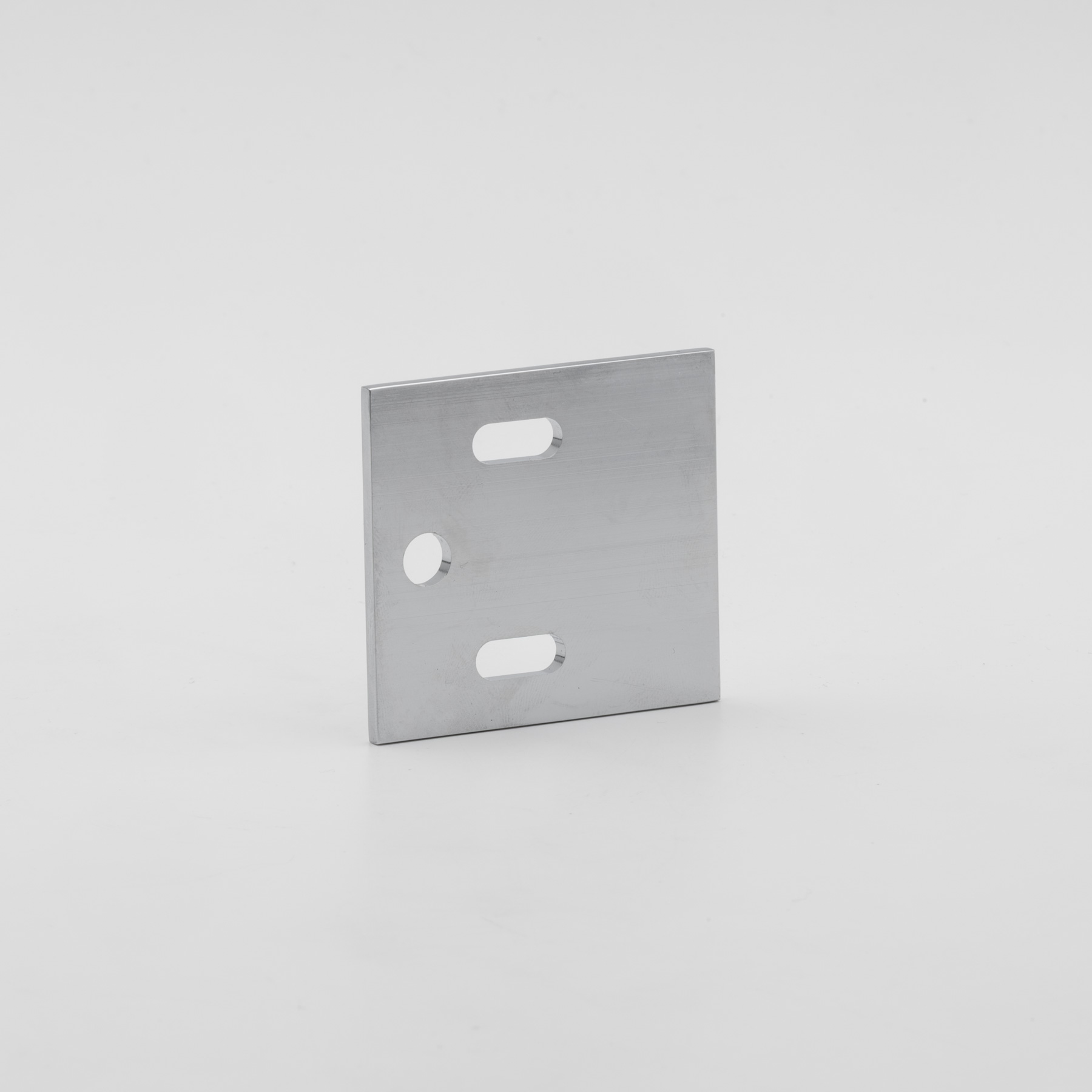

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 3 mm Ytbehandling: blankkrom

Produktnummer: 8330-30MS7-3

Logga in för att se priserna.

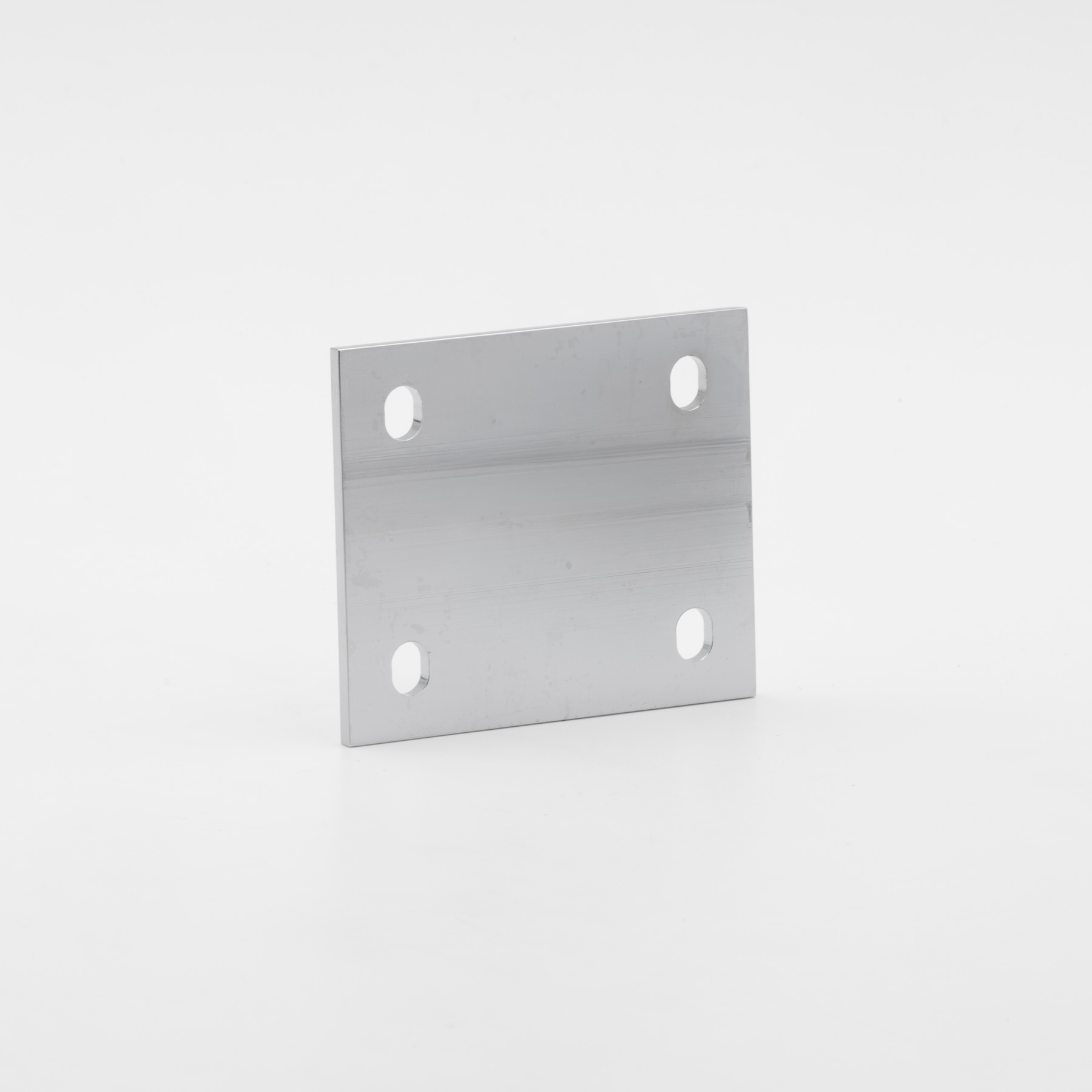

Compensation shim for 8134ZN

Tjocklek på utjämningsplatta: 3 mm Ytbehandling: blankkrom

Produktnummer: 8313-30MS7-3

Logga in för att se priserna.

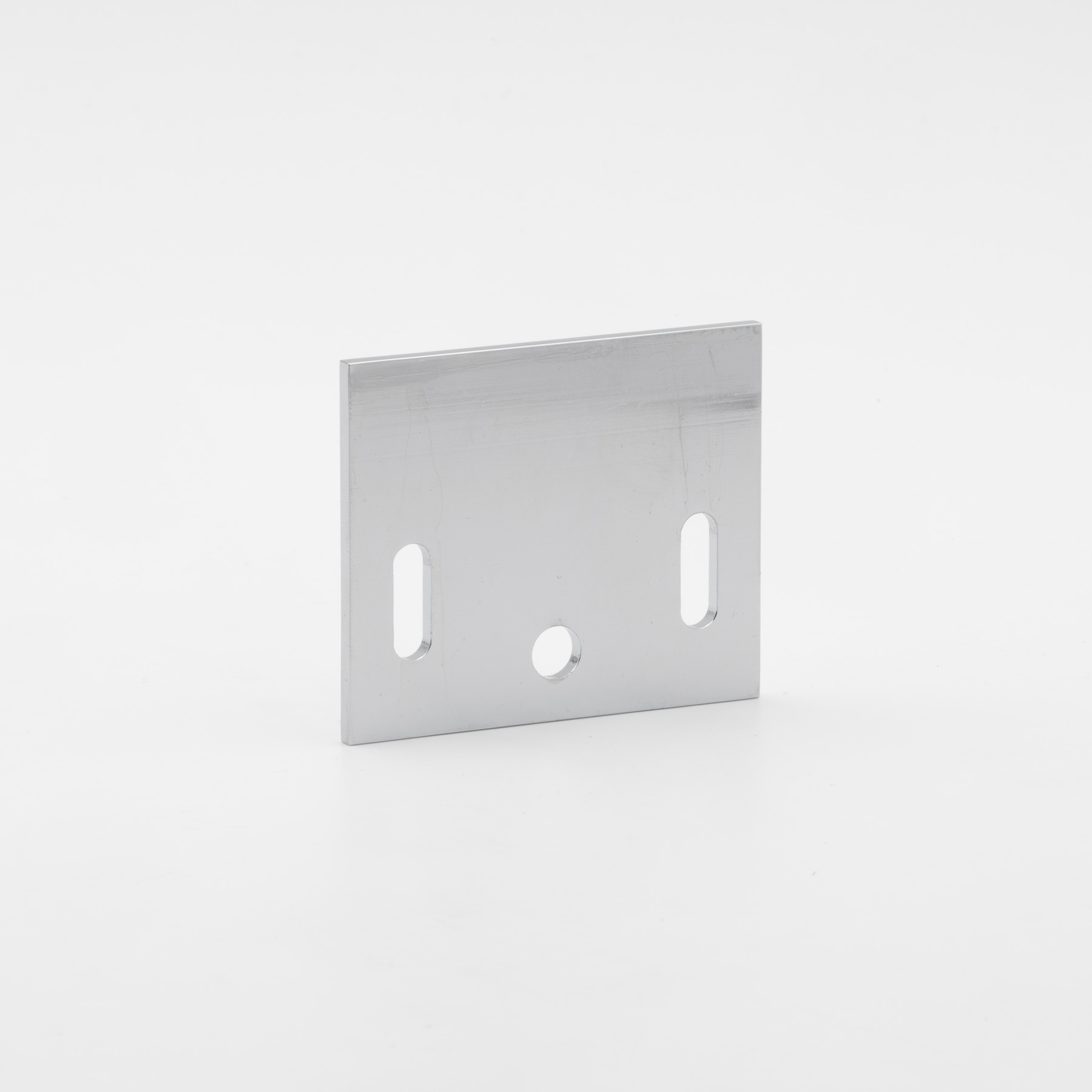

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 3 mm Ytbehandling: blankkrom

Produktnummer: 8314-30MS7-3

Logga in för att se priserna.

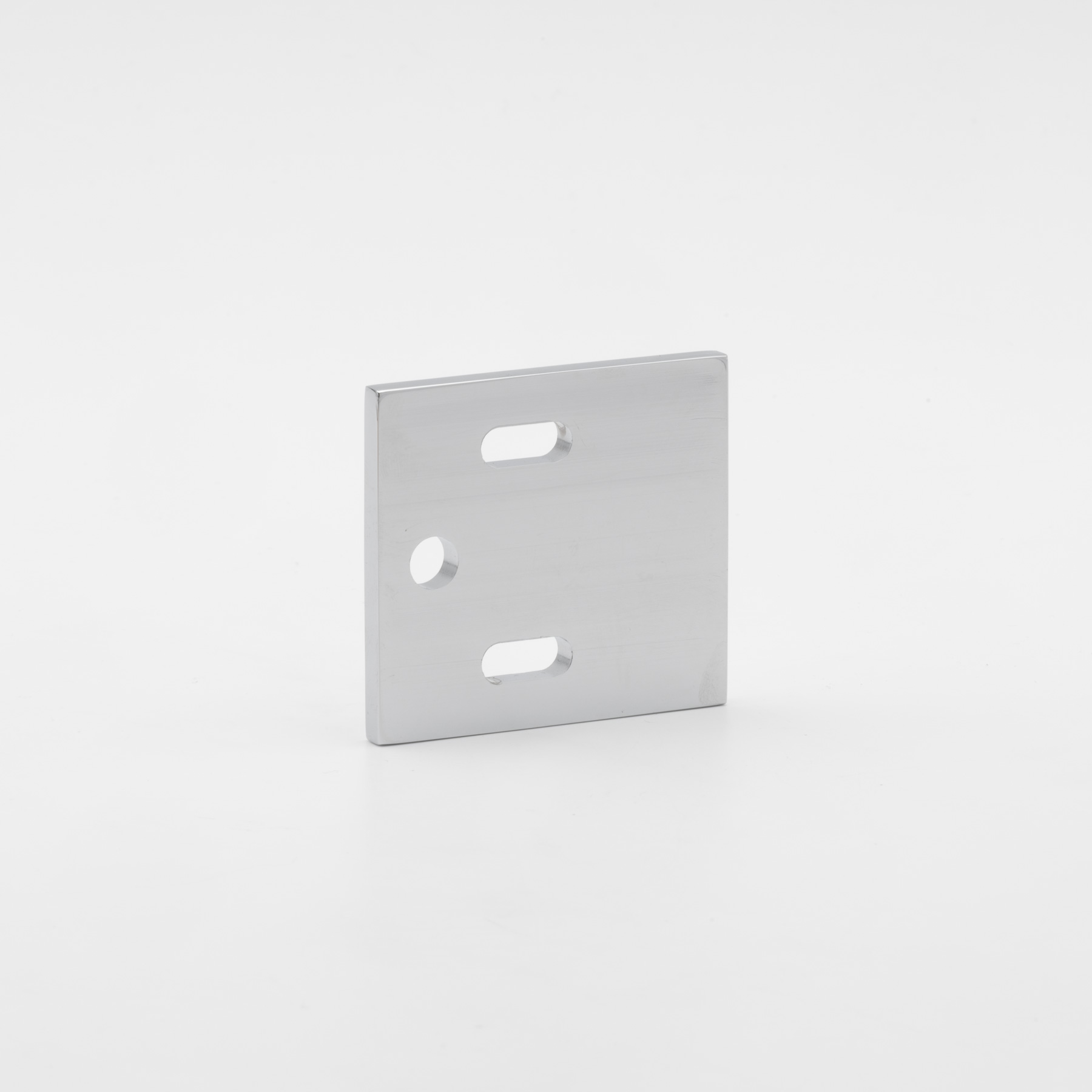

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 5 mm Ytbehandling: blankkrom

Produktnummer: 8330-30MS7-5

Logga in för att se priserna.

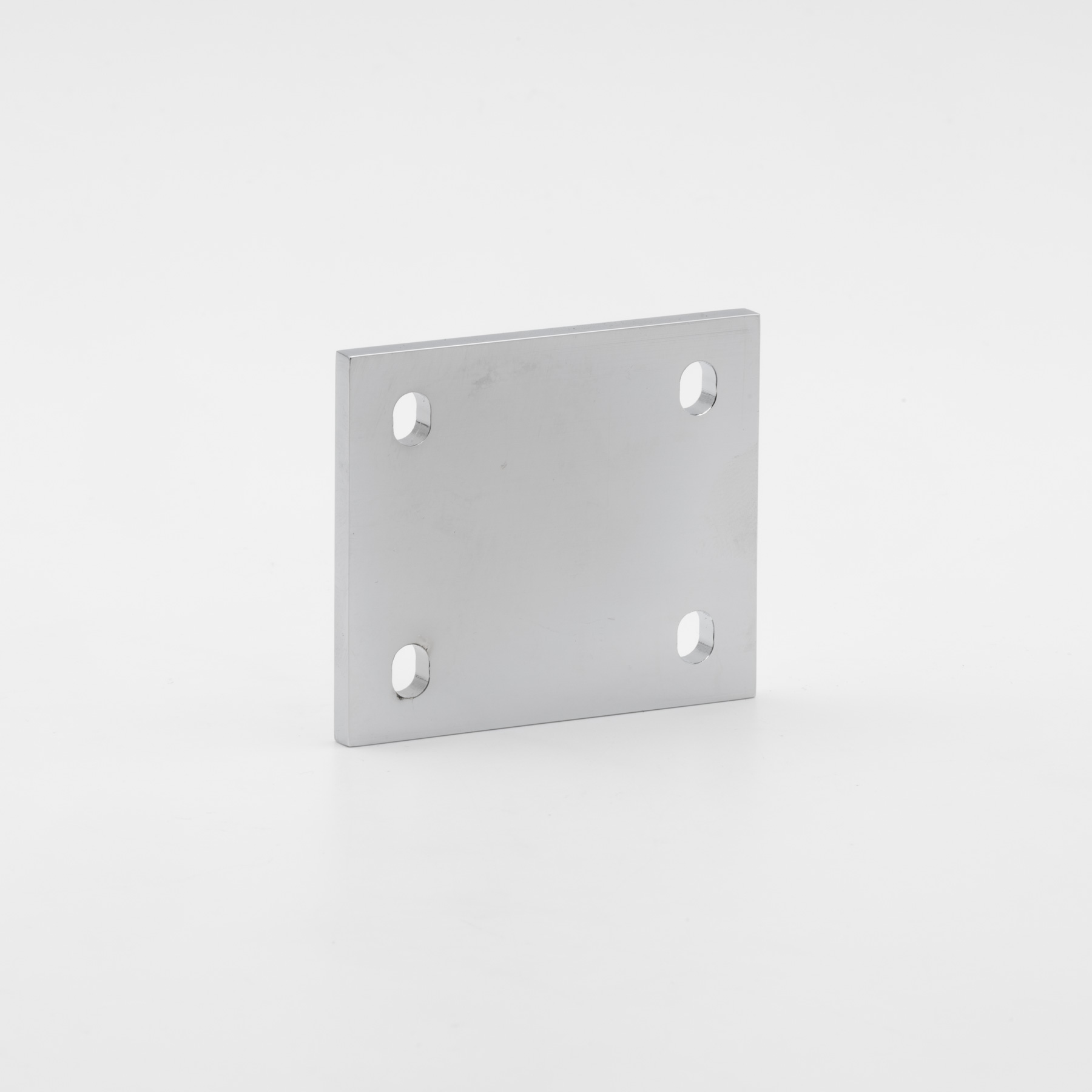

Compensation shim for 8134ZN

Tjocklek på utjämningsplatta: 5 mm Ytbehandling: blankkrom

Produktnummer: 8313-30MS7-5

Logga in för att se priserna.

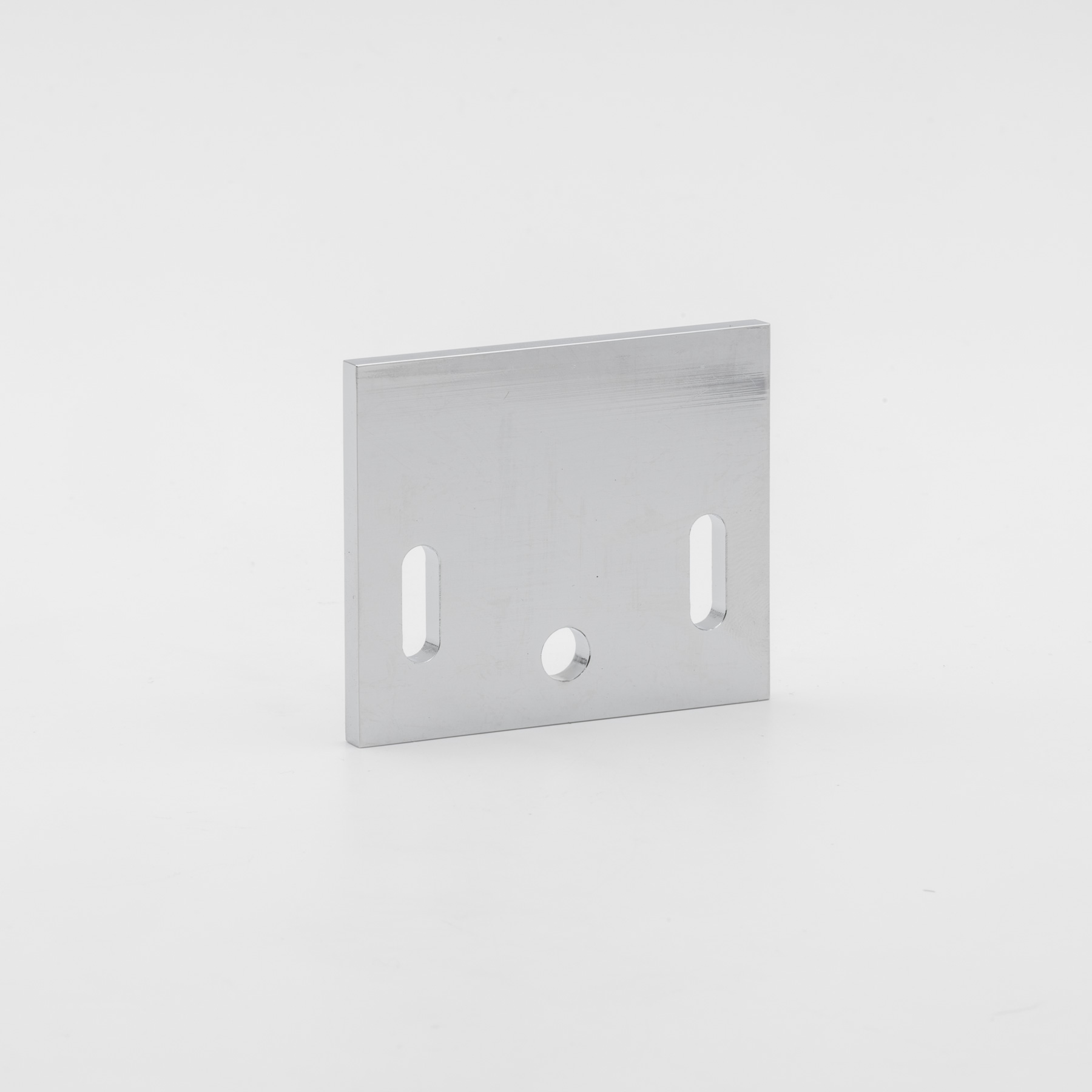

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 5 mm Ytbehandling: blankkrom

Produktnummer: 8314-30MS7-5

Logga in för att se priserna.

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 10 mm Ytbehandling: blankkrom

Produktnummer: 8330-30MS7-10

Logga in för att se priserna.

Compensation shim for 8134ZN

Tjocklek på utjämningsplatta: 10 mm Ytbehandling: blankkrom

Produktnummer: 8313-30MS7-10

Logga in för att se priserna.

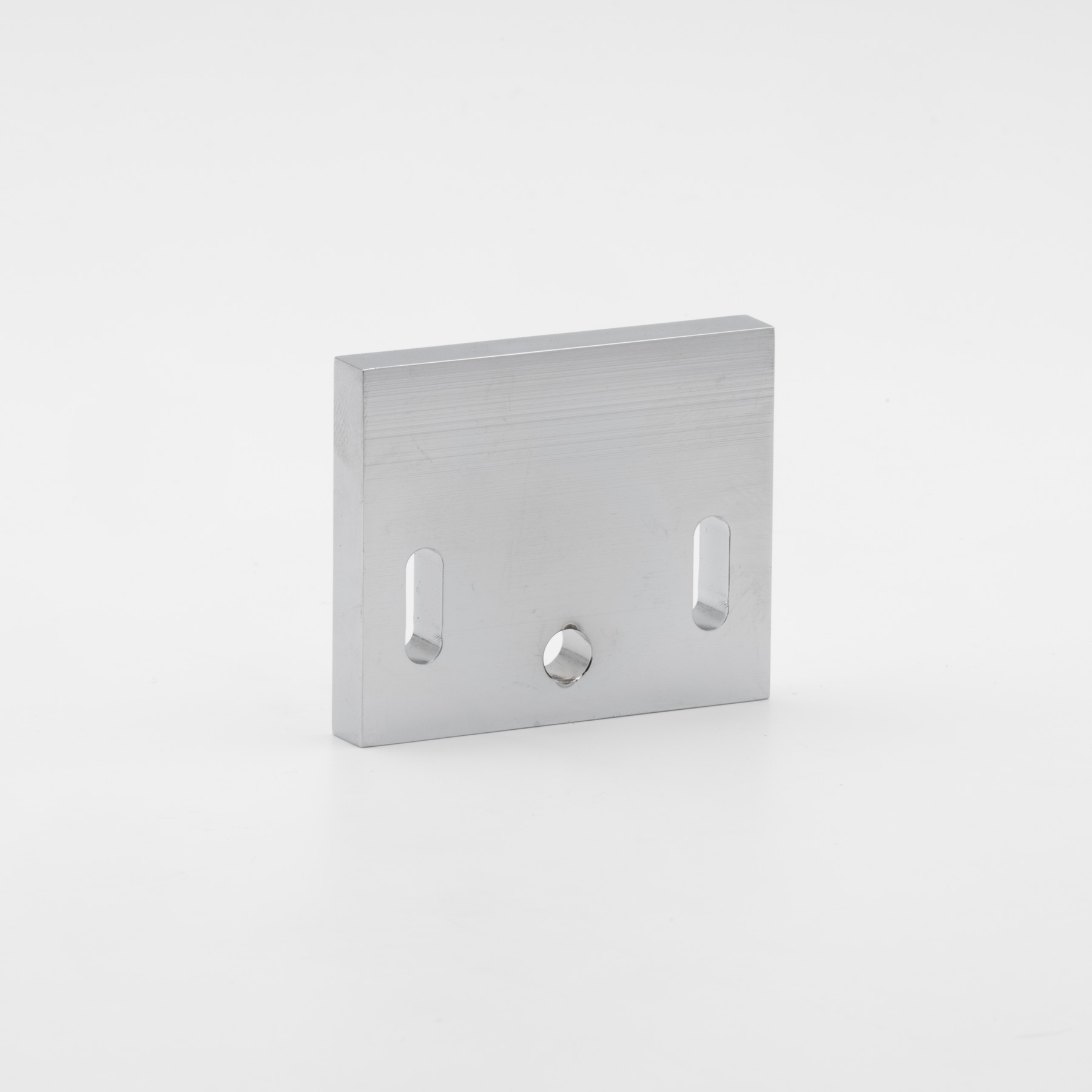

Compensation shim for 8134zn

Tjocklek på utjämningsplatta: 10 mm Ytbehandling: blankkrom

Produktnummer: 8314-30MS7-10

Logga in för att se priserna.
