NIVELLO

Anslagsgångjärn glas‑vägg 90°

Logga in för att se priserna.

Ytbehandling: blankkrom

Sida: vänster

höger

vänster

Produktnummer: 8361ZN5-L

Obs! Beställnings- och leveransbekräftelser skickas separat via e-post

Anslagsgångjärn glas‑vägg 90°

NIVELLO har utvecklats för att skapa en komfortabel och tillgänglig duschlösning. Den integrerade lyft-/sänkfunktionen lyfter dörren cirka 6 mm vid öppning och stänger den mjukt vid stängning. Konstruktionen ger hög användarkomfort samtidigt som slitaget på tätningslister och golv minimeras.

NIVELLO kännetecknas av sin klassiska glasinfästning med motplatta. Konstruktionen ger stor flexibilitet vid planering och montering samtidigt som den eleganta designen med dold skruvmontering skapar ett stilrent intryck. Beslaget erbjuder goda justeringsmöjligheter och ett steglöst justerbart 0-läge för optimal funktion.

Egenskaper

Lyft-/sänkfunktion, lyfthöjd ca 6 mm
Självstängande vid stängningsrörelsen
Glasinfästning med motplatta
Steglöst justerbart 0-läge
Fullt justerbart stängt läge
God justerbarhet inom infästningshålen
Avlånga justeringshål för enkel justering vid väggmontage
Dold skruvmontering med täcklock
Kan monteras höger- eller vänsterhängd
Väggmontage kan utföras från insidan eller utsidan

Glastjocklek

6, 8 eller 10 mm glas

Belastningskapacitet

Max dörrvikt 36 kg med 2 gångjärn
Motsvarar en maximal dörrstorlek på 900 × 2000 mm vid 8 mm glas

Design

Klassisk konstruktion med motplatta
Dold skruvmontering
Stilrent och tidlöst utseende
Flexibel placering av motplattan beroende på utförande

Användningsområden

Tillgänglighetsanpassade badrum
Moderna duschlösningar
Badkarsduschar
Wellnessanläggningar
Hotell och offentliga miljöer

Testad kvalitet Beslagets hållbarhet har verifierats genom interna tester enligt DIN EN 14428:2015/A1:2018 avsnitt 5.5 samt TR24.

Beslagshöjd:	56 mm
Bärförmåga:	36 kg
Glastjocklek:	6 mm, 8 mm, 10 mm
Maximal dörrbredd:	900 mm
Monteringstyp:	glas-vägg 90°
Serie:	NIVELLO
Öppningsvinkel:	90°

Nedladdningar

Allmänt

pdf

Assembly instructions 8361-L

with glass processing

jpg

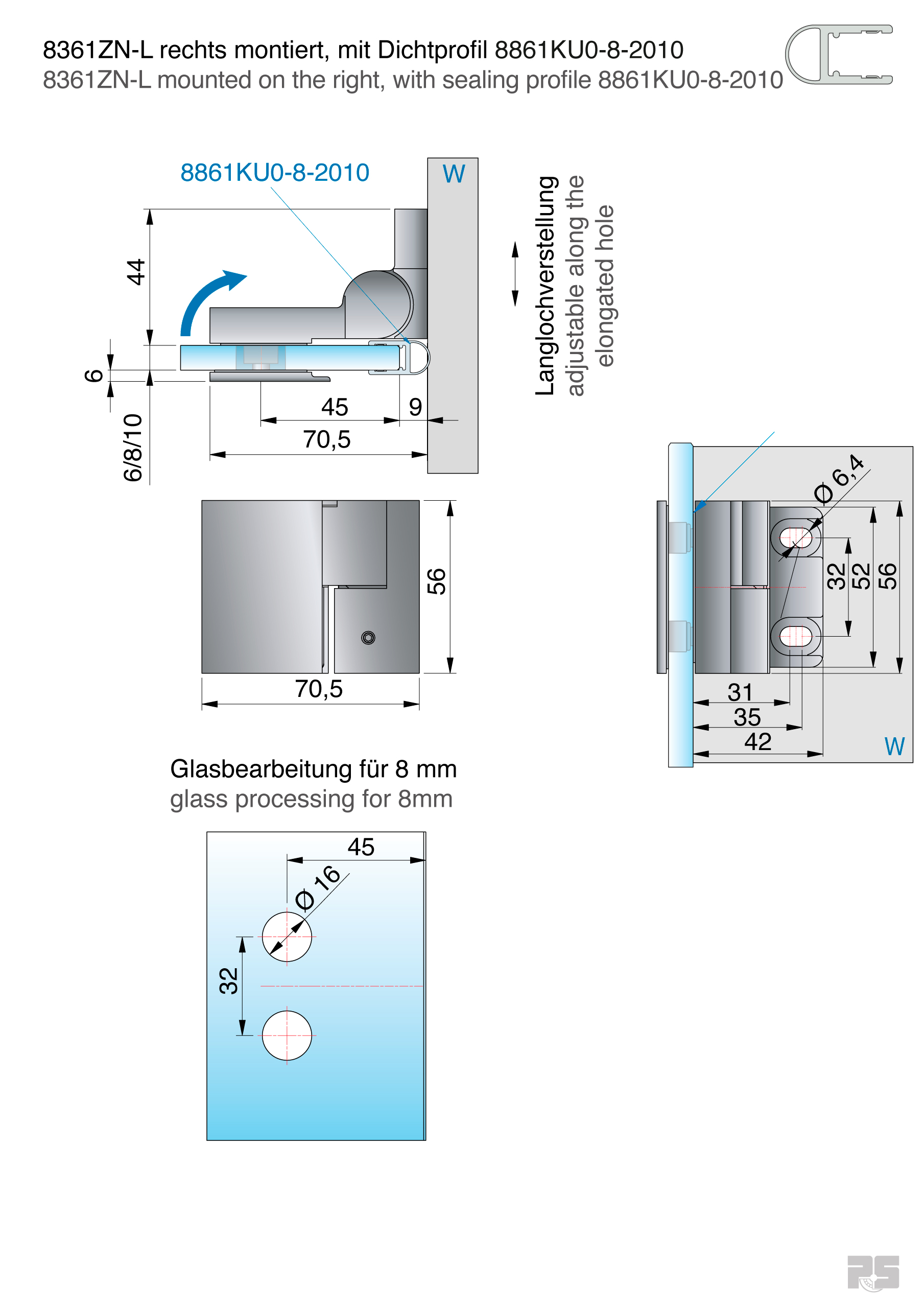

Technical drawing

right-mounted

jpg

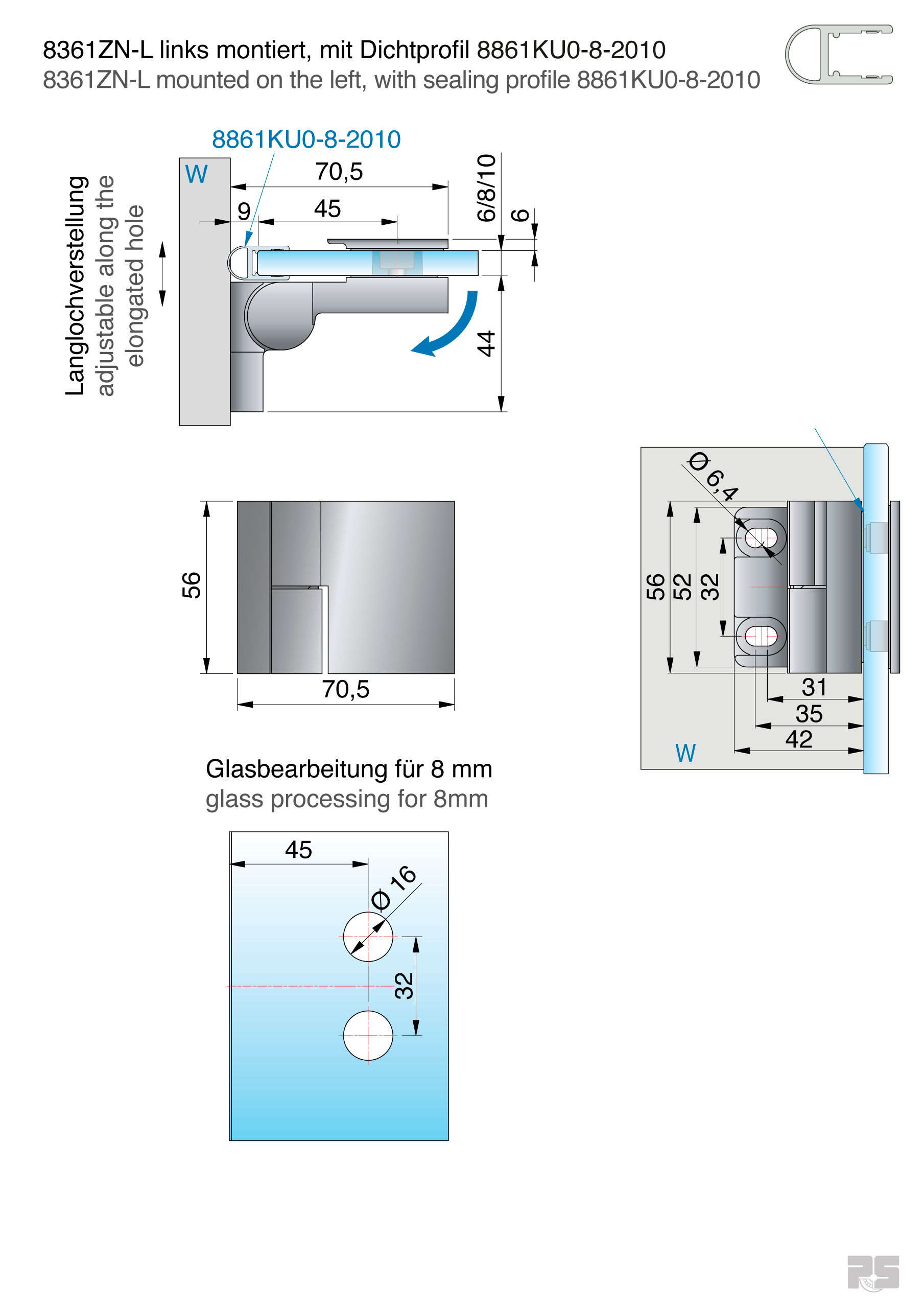

Technical drawing

left-mounted

CAD-filer

dwg

8361ZN-L_C_Blatt_1

dxf

8361ZN-L_C.idw_Blatt_1

stp

8361ZN-L_C.ipt
